项目背景

项目签约│上海沙格医疗科技有限公司


最近,SLD与沙格医疗合作的第三方医疗器械检测实验室已顺利完成竣工验收,正式进入CMA、CNAS资质申请辅导阶段。


SLD技术中心何老师及时飞赴上海,前往项目实验室进行预评估,并与客户交流实验室组织架构、主要技术人员配置、计划申报检测项目以及设备配置清单等要求。


项目回顾

设计亮点:

科学规划合理布局,充分利用有限空间


首先,从客户需求角度出发,项目共规划为:办公区、物理性能检测区、化学检测区与微生物检测区,可同时满足办公和检测两大功能需求,保持实验室功能完整。


把入口处设为办公区,既方便日常办公接待,也能与实验室区域分开——当实验人员从办公室走进检测区时,该处设置的门禁系统可让实验室区域能独立管理。

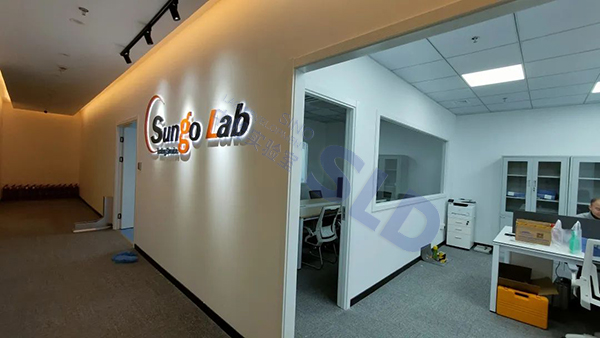

-沙格医疗实验室实景图


通过门禁,先进入物理性能检测区:左侧依次设置环境可靠室、物理功能室(大型落地设备较多,靠近入口可方便设备进出);右侧为样品室、温升实验室、绝缘耐压室、安规实验室(样品室在中间,方便各检测区取样)。


沿过道深入,是化学检测区与微生物检测区(均采用不易藏灰、耐热防火、性价比高的彩钢板进行隔墙)。左侧靠窗的是化学检测区,分别有耗材室、气相色谱室、理化室、危化品室和废弃物室(此处设计考虑试剂存放和理化区等排风需求较大的功能间,临近安排便于集中排风);右侧靠窗的是微生物检测区,含无菌室、微生物限度室、培养室、灭菌室、更衣室等(此区域设有独立污物通道,可避免交叉感染)。

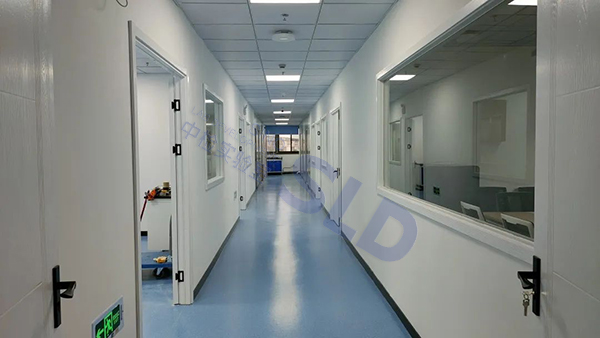

-沙格医疗实验室实景图


另外,由于项目场地面积不大,设计师黄工可谓绞尽脑汁,尽可能利用好各个区域,压缩可合并的功能间,打造实用性更强的空间立面。如:根据建筑结构,把原有两个门设置成只有一个入口门的单行通道,另一个入口则调整成应急逃生门。

动线设计规划合理、符合消防要求,还为客户节省了成本!

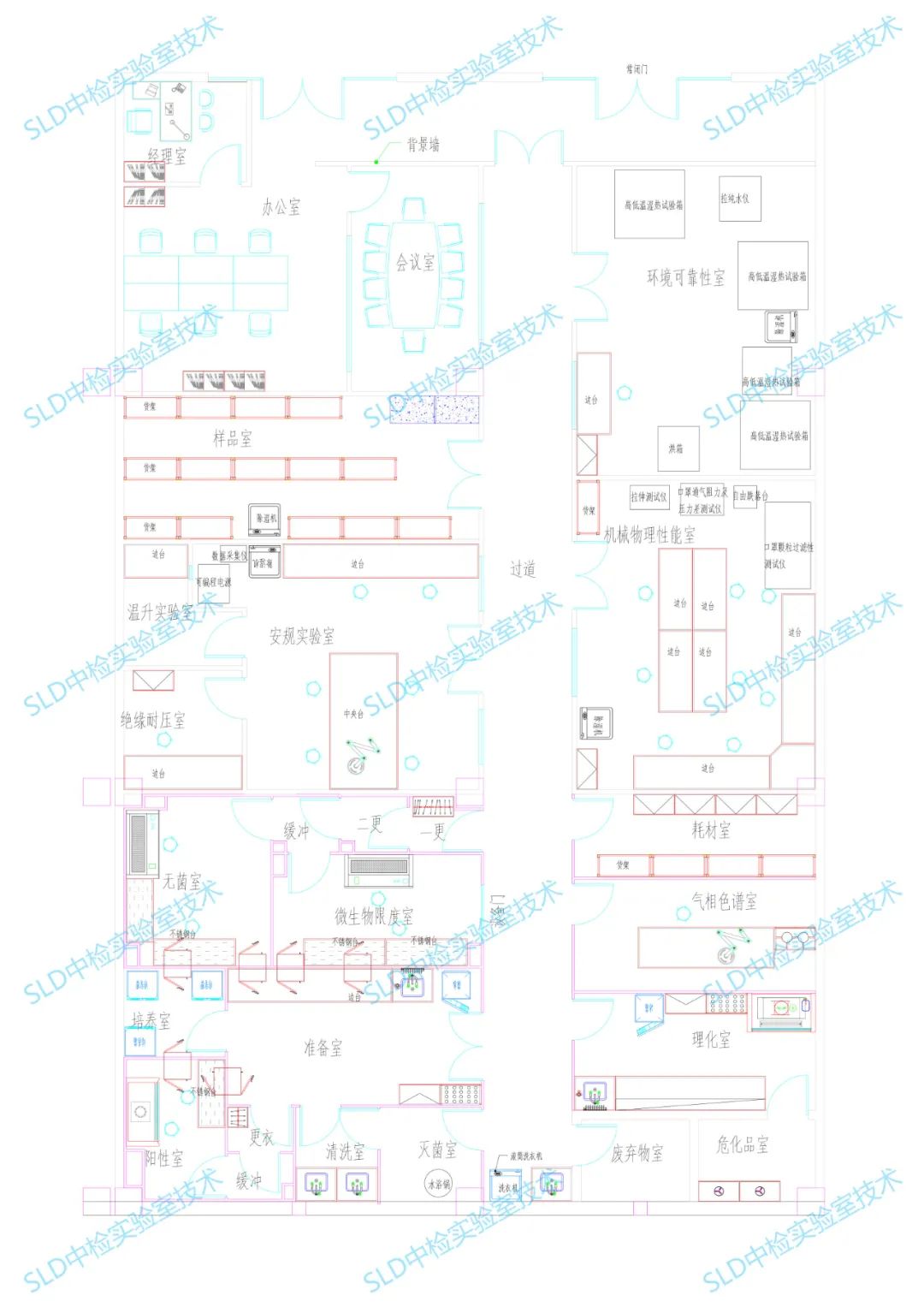

实验室设计平面图

-沙格医疗实验室平面设计图


工程重点:

因地制宜装修施工,安全作业规避风险

因该项目原有建筑局限及园区要求,排水工程无法按照常规的楼板钻孔方案实施,SLD工程中心考虑到顶排空间不足、垫层厚度限定的问题,以双排水、小管道地面预埋的方式解决了排水难题。


其次,在通风工程无法走外墙的情况下,只能将室内通风管道接至楼顶进行开孔通风,并做专业防水处理。


此外,因楼梯通道、电梯限制,导致宽度为3米的玻璃无法实现整片处理,最后采用吊装搬运实现会议室内窗户玻璃的整片安装。


实验室施工队

-SLD工程中心施工团队


在此,SLD工程中心总监李工表示非常感谢园区物业及相邻企业的支持配合,使原本预计需要75天的工期能在2个月内顺利交付!


项目总结

去年11月,在与沙格医疗签署协议后,我们得知客户选定SLD合作的原因:


一方面SLD可以根据客户预算完成方案设想;另一方面SLD还有较其他公司不同的专业技术优势。


实验室只是一个载体,SLD为客户做的从来都不光是简单的装修施工,而是为企业提供实验室整体解决方案。


我们真正的价值在于帮助企业发掘和满足核心需求,并把每一分钱都花在该花的地方。


急客户所急,解客户所需,想客户所想!


以客户为中心,超越客户期待!
